ダイカスト型用タップ標準

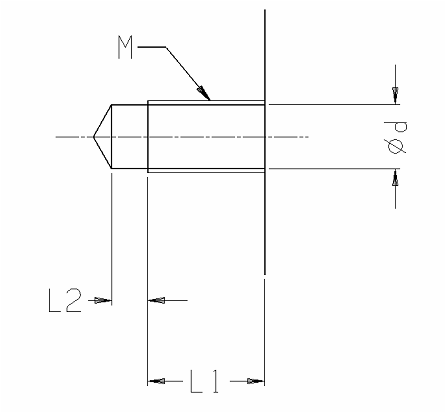

M ピッチ（並目） ｄ L１ L2
4 0.7 3.3 8 3
5 0.8 4.2 9 3
6 1 5 11 4
8 1.25 6.8 15 4
10 1.5 8.5 18 5
12 1.75 10.3 22 6
14 2 12 26 7
16 2 14 29 7
20 2.5 17.5 36 8
24 3 21 44 10
30 3.5 26.5 51 11
36 4 32 62 13

※図面に寸法が表記されている場合、図面寸法を使用すること。
※L2寸法が確保できない場合、問い合わせるなどの対応をすること。
